行業需求

PCB生產的廠商需要在錫膏印刷AOI、爐前AOI及爐后AOI不同的生產工位時，進行錫膏印刷質量、爐前貼片質量、爐后貼片質量與PCB關聯并全程跟蹤。條碼掃描模塊必須準確的讀取 PCB 上的二維碼。要求高效準確讀碼，高效生產，無需人工介入，無接觸識別，穩定客觀且無污染。讀碼適應的碼制為二維碼。條碼種類為QR碼和DM碼。條碼碼大小不一，一般在10mm*10mm以內。條碼讀取視野最大65mm*50mm。需流動過程中掃描解碼，產品流速大于等于50mm/s。讀碼工作距離在80~100mm。

客戶痛點：

需要在大視野讀取多個小碼，時有讀取速度慢和讀取不到情況出現；元器件上的碼不在一個平面，讀取這個平面的碼，另一個平面的碼就無法識別；需要?jiǎng)討B(tài)識別。

項目難點：

1、PCB板生產過程中完成準確、穩定的讀碼難點：

2、PCB板上的讀取視野大，二維碼體積小，尺寸多，讀取難度大；

3、PCB板有被元器件遮擋部分的二維碼；

4、不同平面的二維碼，需要高景深讀碼；

對應方法：

智能AI解碼算法，專為極小碼讀取優化，可穩定從遠距離讀取分辨率較低的條碼；AI解碼算法識別精度準，目前難以讀取的復雜條碼，都可穩定讀取；配備高速液態鏡頭，解決二維碼不在一個平面的問題。

選型：

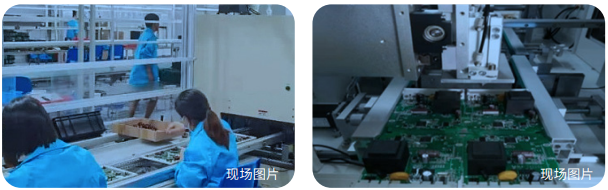

讀碼器安裝在爐前工位傳送帶的上方，PCB傳送到“識別”位置時，觸發信號告知讀碼器，讀碼器開始識別PCB上的所有二維碼，把結果上傳管理系統，并與前后工位讀碼器識別的結果相互關聯。型號推薦：R-5350，數量：一臺。

方案優勢：

R-5000系列讀碼器擁有更大的視野，適應產品條碼及二維碼數量較多的情況， 可以大范圍讀取多種產品條碼；軟件：針對行業開發專用軟件，組網讀碼，結果融合，靈活性更高，快速對接客戶系統。液態鏡頭可以對不同高度或不同距離的碼進行快速自動對焦，對焦效率更高、對焦更準確、成像更清晰。
